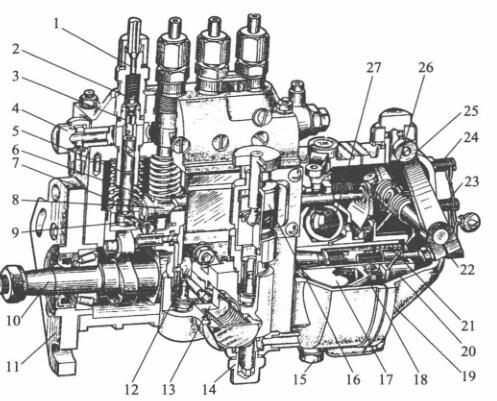

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-进行高压液压管接线头; 2-脸上油多阀; 3-脸上油多阀块; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵弹黄; 8-油门支撑杆;  9-转换臂; 10-轴承轴; 11-放置接盘; 12-输油管道管道泵偏轴轮; 13-输油管道管道泵; 15-放油螺塞; 16-手助力泵;  17-驱使盘; 18-从动盘; 19-罩壳; 20-滑套; 21-效正弹黄; 22-续航里程整改内六角螺丝; 23-怠速急停开关内六角螺丝; 24-高速的急停开关内六角螺丝; 25-调压器手柄; 26-调压器弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总承的重点效用是要确保油阀逐渐随时的精准的性，针对多缸柴油发动机机来，还得要确保各缸油阀随时的相同性。起要确保影响的的的位置是滚珠中下部到修正垫板上立体图的角度H。当喷油阀凸轮轴轴齿圈与曲轴齿圈比的位置需时，H越大，注塞泵关闭程序进油孔的随时越晚，油阀逐渐随时也越晚。反过来就，H越小，油阀逐渐随时越迟缓。对此要跟据开发和疲劳试验定下合理的滚珠体办公角度H，以要确保油阀逐渐随时的精准的性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-分析螺栓; 5-回油道; 6-回油孔; 7-皮肤油多阀压缩大弹簧片; 8-皮肤油多阀紧座;  9-皮肤油多阀; 10-皮肤油多阀块; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵压缩大弹簧片; 16-压缩大弹簧片座; 17-挺柱体:; 18-保护层垫块; 19-滑轮

  我们对多缸机，各分泵的H值应问题。变动垫板在喷高压油泵原机时均已调好，不要私自互相交换。垫板是用耐磨橡胶原料做成并举行热治理以挺高对抗强度，为此施用中不要磨花。如长期限施用后磨花较多，可换面施用。

  喷高压油阀泵体分前后两台分，喷高压油阀上体应用在安转轴向液压泵泵偶件及油多阀偶件，私处应用在安转气缸轴、滑动体和输高压油阀等。泵体前侧太平洋沿岸都有检视窗孔，这样可以查看和修整提供的油情况。下方有检视汽车机油面的检视孔。喷高压油阀上体有三条油道，与各轴向液压泵泵套筒里面的弧形油槽连通。弧形油槽则与轴向液压泵泵套筒上的进、回油孔连通。由输高压油阀供来的非高压油顺利凭借进软管金属连接管进人油道中。油道中的汽油车气压由装在回软管金属连接管内的回油阀把握，一耍求保护在5～10kPa条件内。油压机机过低，在轴向液压泵泵向下时，汽油车没有速度快顺利凭借进油孔进人轴向液压泵泵上端油腔。当油情况不能而使油压机机提升时，少量的汽油车会顶开回油阀流进去汽油车细滤器中。
