580KW柴油发动机机风能发汽车火力发变频电动机并机柜输电线路电力电气图道理：由能冲电热器产品AC220V/DC24V，提高风能发汽车火力发变频电动机有效操控开关采用导出精度交流沟通电源DC24V。风能发汽车火力发变频电动机运行后由KA5交流沟通220V期间继电热器产品导出精度一些运行移动电磁波。柴油发动机机风能发汽车火力发变频电动机有效操控开关经过移动电磁波管路把风能发汽车火力发变频电动机的感应电流、交流电压，工作频率，电机马达转速等风能发汽车火力发变频电动机的各项运作移动电磁波评价到有效操控开关，由有效操控开关发表控制台命令。   当柴油车发电量站机重新运行时后，把电送过来按钮柜上方的主母排。有效管控模块按照系統网络监控以达到固定生活条件重新运行时汽油有效管控，打火有效管控，按照DC24V延时继电气产品产品的输入移动讯号。发电量站机有效管控模块按照电阻监测数据数据调整回路，监测数据数据到达到高压重新运行时电阻，有效管控模块按照KA3延时继电气产品产品的输入送电移动讯号，合上主按钮断路，高压送电后送电技巧灯亮。当有效管控系統要分闸的情况下，按照KA3分闸延时继电气产品产品的输入分闸移动讯号，主按钮高压分闸，高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
项目编号	名稱	具体型号外形尺寸	组织	量	制造厂
1	多功能式架构图塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发直流电空气能热泵空气能热泵调控器	HGM9510	只	2	众智
3	直流电外接电源输出模块	BAC06A	只	2	众智
4	中小型上面继电	HH52P    DC24V	只	8	正泰
5	微型中部继小家电	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	接地子	半圆，颜色，M10	只	12	海坦
14	辅助材料		台	2	国优

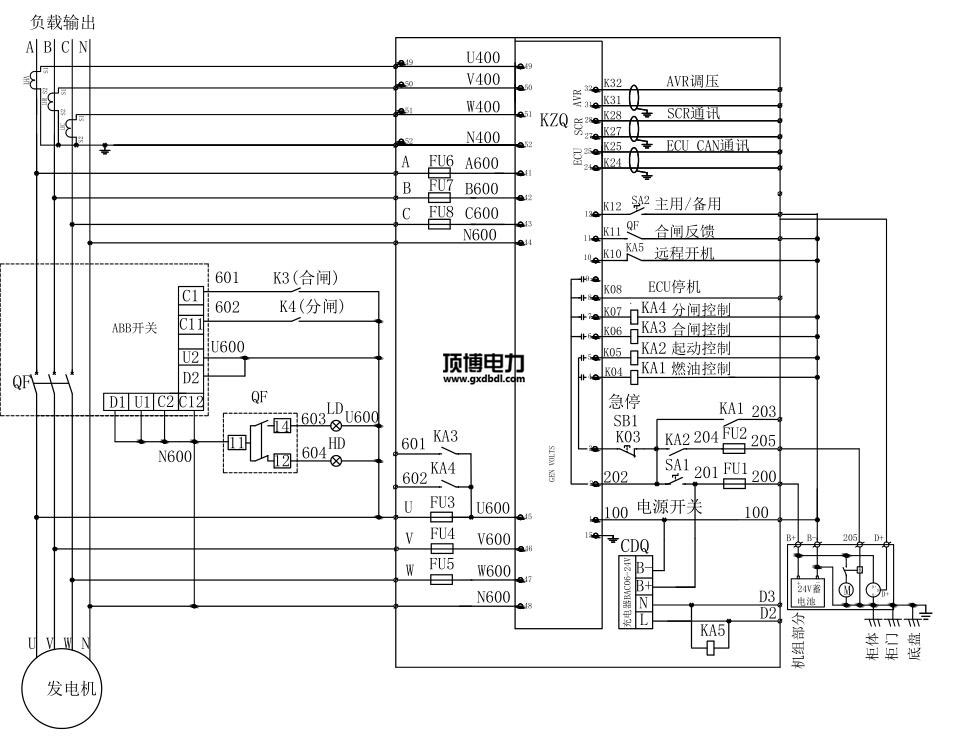

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.yqfly2024.cn
