前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵控速器器为设备整个过程式控速器器，其塑造如下图如图。I号喷助力泵控速器器主要的由驱使件、飞球、控速器气弹簧、传动装置要素和调控要素等组成部分。I号喷助力泵控速器器的驱使件为兼有60°。锥面的驱使盘。在驱使盘的跟部有五个沿径向的半半圆形凹坑。驱使盘压紧在驱使轴套上而与其说串成分立式，那么能够 半圆键和紧锁螺母使其和喷助力泵的凸轮机构轴相接。

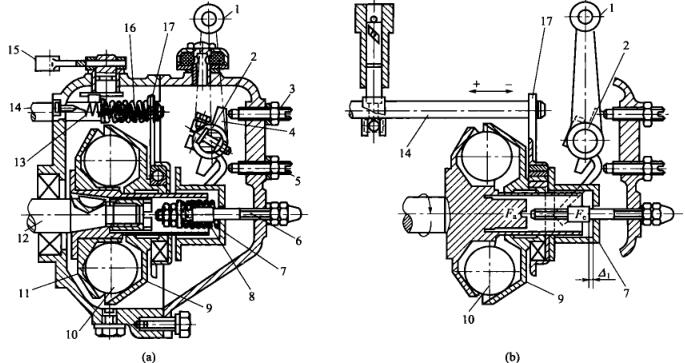

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个截面积为25.4mm的飞球放入驱使盘的凹槽体内，随驱使盘一齐旋轉。飞球其它侧为与定位轴线成45°锥面的拉力盘，拉力盘滑套在驱使轴套上。事业时飞球的离心血力用在拉力盘上，其支承分力Fa.将使拉力盘沿支承滚动条。时装套装在拉力盘.上的滚动条轴承型号和传输板也会随着转动式。传输板上方套在油泵支撑杆上，而使油泵支撑杆也会随着转动式，而使改动油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
